Четырехколесный робот WHEELTEC Ackerman ROS2 с маятниковой подвеской | Продвинутая комплектация, маятниковая подвеска | Стандартная версия (Базовая версия)

Четырехколесный робот WHEELTEC Ackerman ROS2 с маятниковой подвеской | Продвинутая комплектация, маятниковая подвеска | Стандартная версия

Профессиональная робототехническая платформа, спроектированная для изучения, разработки и тестирования алгоритмов автономного движения. Благодаря использованию автомобильной кинематики Аккермана и уникальной балансирной механике, робот демонстрирует высокую стабильность траектории и отличную проходимость.

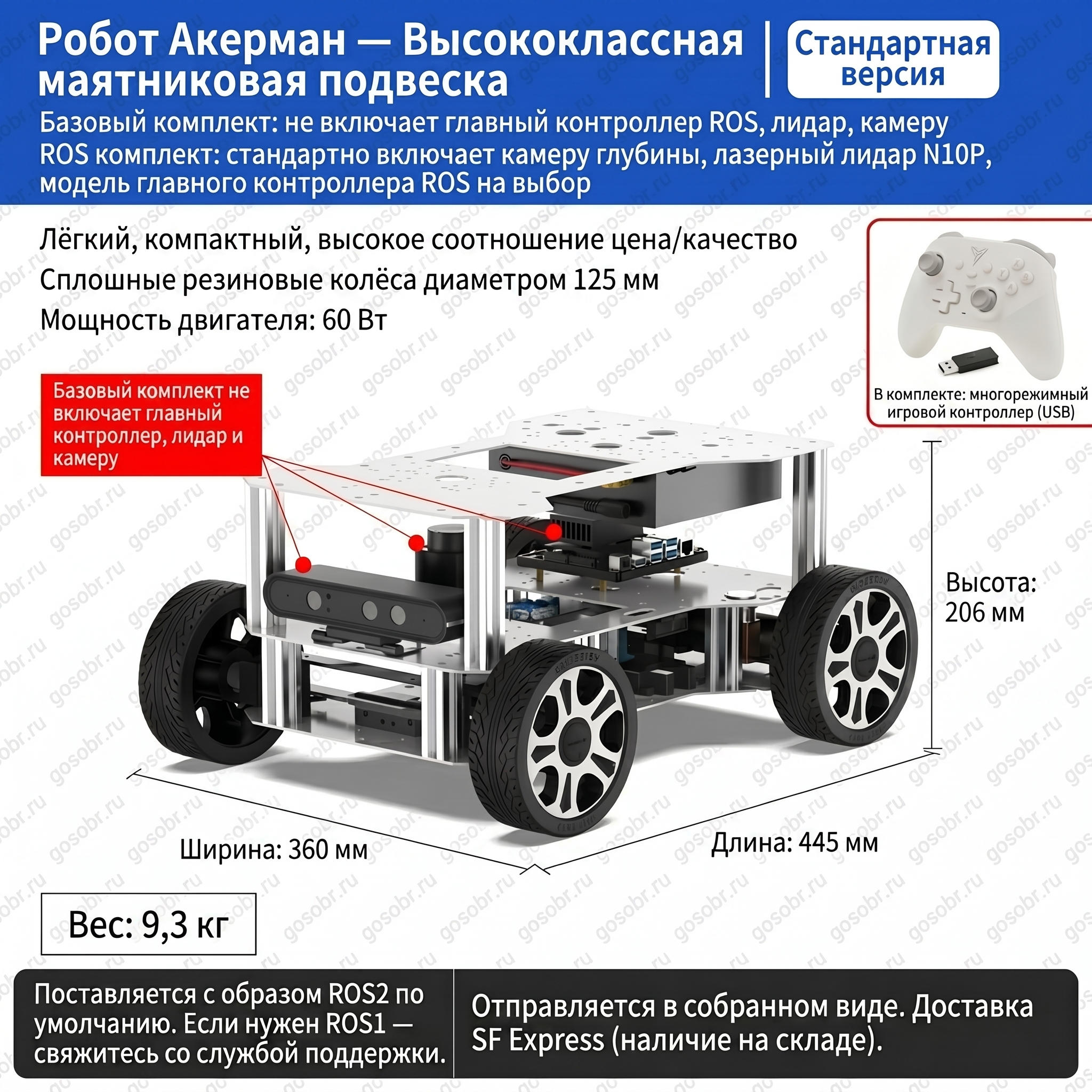

Технические характеристики шасси

Платформа обладает следующими физическими и эксплуатационными параметрами:

Параметр	Значение
Габариты (Д х Ш х В)	445 мм х 360 мм х 206 мм
Вес платформы	9,3 кг
Суммарная мощность двигателей	60 Вт
Тип и размер колес	Сплошные резиновые, диаметр 125 мм
Способ отправки	В полностью собранном виде

Ключевые преимущества и особенности

• Высококлассная маятниковая подвеска: Конструкция эффективно компенсирует неровности дорожного покрытия, гарантируя постоянный контакт всех четырех колес с поверхностью. Это критически важно для точности построения одометрии и стабильности работы сенсоров.

• Эргономика и надежность: Робот позиционируется как легкое и компактное решение с высоким соотношением цены и качества для своего класса.

• Дистанционное управление в комплекте: Платформа комплектуется многорежимным беспроводным игровым контроллером (USB-геймпадом) для ручного пилотирования и первичной калибровки шасси.

• Поддержка современных стандартов ROS: По умолчанию система поставляется настроенной под работу с образом ROS2. Если для ваших задач требуется ROS1, этот вопрос решается на этапе заказа через обращение в службу поддержки.

Система управления строится по классической двухуровневой архитектуре: нижний уровень (аппаратный контроллер шасси) и верхний уровень (вычислительные платформы, которые вы перечислили).

1. Нижний уровень управления (Механика и Базовая плата)

Этот уровень одинаков для любой выбранной вами комплектации. Базовая плата (как правило, на микроконтроллере STM32) выступает в роли «спинного мозга» робота.

• Рулевое управление (Передняя ось): Используется мощный сервопривод (Servo), который механически реализует геометрию Аккермана. Он управляет углом поворота передних колес так, чтобы внутреннее и внешнее колеса поворачивались на разные углы. Это исключает проскальзывание в поворотах.

• Тяговый привод (Задняя ось): Двигатели постоянного тока (DC-моторы) с энкодерами. Энкодеры считывают реальную скорость вращения колес и передают данные обратно на плату для точного ПИД-регулирования.

• Маятниковая подвеска: Механический элемент, позволяющий одной из осей (обычно передней) качаться в поперечной плоскости. Обеспечивает постоянный контакт всех четырех колес с землей на неровностях.

• IMU-сенсор (9 осей): Встроенный в плату гироскоп, акселерометр и магнитометр. Критически важен для маятниковой подвески: он компенсирует наклоны кузова, помогает вычислять точную одометрию и стабилизирует движение.

• Интерфейсы ввода: Плата поддерживает прием сигналов по CAN-шине, USB-Serial, а также напрямую от приемников радиопультов (SBUS) или Bluetooth-джойстиков (например, от PS2).

2. Верхний уровень управления (Вычислительные платформы / «Мозг»)

Эти платы выступают в роли ROS Master. В базовой комплектации без «зрения» их главная задача — запуск операционной системы (Ubuntu + ROS 1/2), прием команд оператора (с клавиатуры/джойстика/сети), расчет кинематики и отправка управляющих сигналов на плату STM32.

Выбор платы зависит от того, что вы планируете делать с роботом в будущем, когда докупите сенсоры:

Raspberry Pi 5 (8 ГБ): * Описание: Классический, самый популярный стандарт для ROS. Отличная производительность CPU для расчетов одометрии, обмена данными по сети и запуска базовых алгоритмов планирования пути.

• Для чего брать: Идеально для обучения, написания базовых ROS-узлов и телеоперации. Если в будущем добавите лидар — отлично справится с 2D-картографией (SLAM). Минус: нет встроенного аппаратного ускорителя (NPU) для нейросетей.

RDK X5 (8 ГБ) от Horizon Robotics: * Описание: Плата с мощным встроенным нейропроцессором (NPU).

• Для чего брать: Отличный баланс между ценой и производительностью. Если вы планируете в будущем поставить камеру и обучать робота распознавать объекты (дорожные знаки, линии, пешеходов) на базе ROS, это отличный выбор.

Huawei Ascend Atlas Kit (4 ГБ): * Описание: Платформа, заточенная под инференс (выполнение) нейросетей на архитектуре Huawei Ascend.

• Для чего брать: Специфическое решение. Подходит, если вы или ваша лаборатория целенаправленно работаете с ИИ-экосистемой MindSpore/Huawei и планируете сложные задачи машинного зрения в будущем. Для базового управления «голым» шасси — избыточна по архитектуре ИИ, но имеет мало RAM (4 ГБ) для тяжелых сборок ROS.

Orin Nano Super (8 ГБ) / Orin NX Super (16 ГБ) от NVIDIA: * Описание: Промышленные стандарты для сложной робототехники. Имеют мощные тензорные ядра. Orin NX (16GB) обладает колоссальной производительностью (до 100 TOPS).

• Для чего брать: Покупка сильно "на вырост". В текущей комплектации (без лидара и камер) эти платы будут простаивать на 95%. Однако, если вы планируете превратить этого робота в полноценный беспилотник с 3D-лидарами, стереокамерами и нейросетевым автопилотом реального времени — это лучшие решения на рынке. Версия на 16 ГБ позволит без проблем компилировать тяжелые ROS-пакеты прямо на борту.
