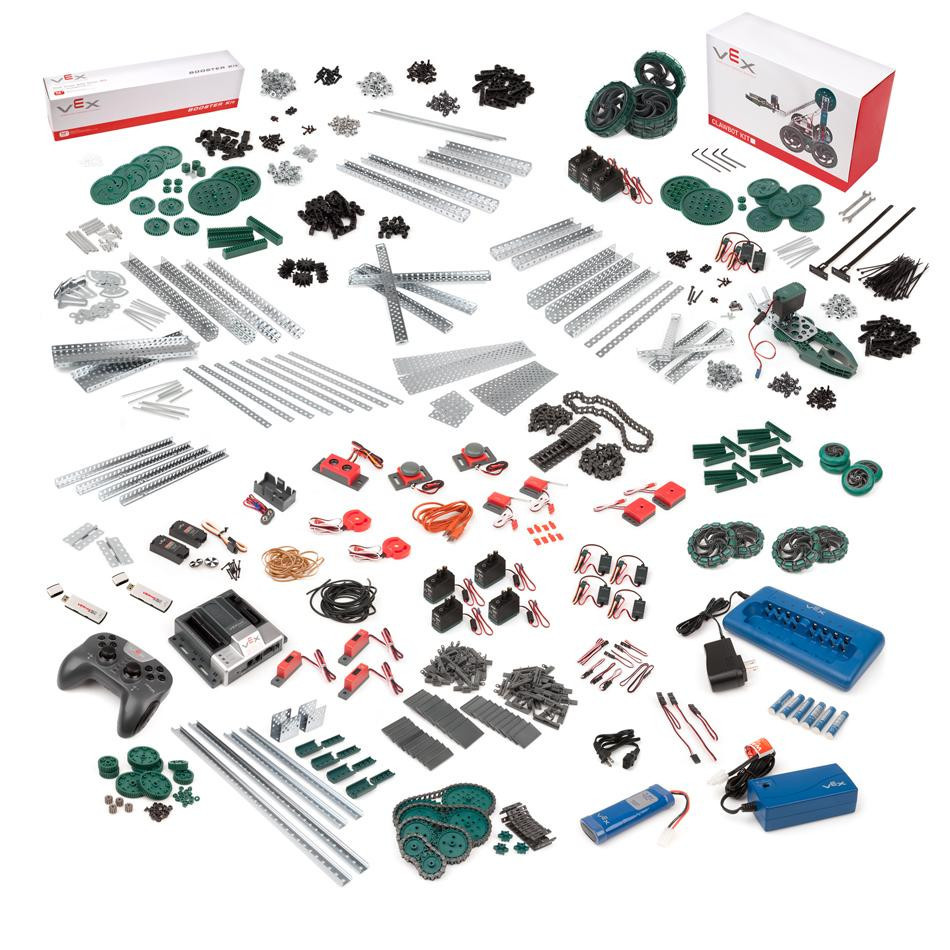

VEX EDR Супер набор для класса и соревнований

В состав "VEX EDR Супер набор для класса и соревнований" входят три комплекта:

• Набор для класса и соревнований
• Набор Программирование Add-On Kit
• Набор Мехатроника Add-On Kit

Подробный состав комплекта

Набор для класса и соревнований

Материалы и руководства:
(1) Руководство "Quick Start Guide, Clawbot" от компании VEX

Логические компоненты:
(1) Микроконтроллер VEX ARM® Cortex®-based
(1) Кабель USB A-A
(3) Контроллер мотора 29

Управляющие элементы:
(1) Пульт управления VEXnet
(2) Ключ VEXnet 2.0

Механика:
(4) Двухпроводной мотор 393
(1) Комплект схвата (включая мотор)
(4) Соединитель валов
(37) Наконечник для вала
(12) Вал (3 дюйма в длину)
(4) Вал (11 мм в длину)
(4) Вал (2 дюйма в длину)
(2) Вал (4 дюйма в длину)
(4) Вал (12 дюймов в длину)
(44) Опорная планка
(6) Опорный подшипник
(4) Фиксирующий блок
(6) Зубчатое колесо (12 зубьев)
(4) Зубчатое колесо (36 зубьев)
(10) Зубчатое колесо (60 зубьев)
(4) Зубчатое колесо (84 зубьев)
(4) Реечная передача (19 зубьев)
(4) Приемный ролик
(4) Колесо 4 дюйма

Детали:
(8) Пластина с 25 отверстиями
(2) Пластина с 20 отверстиями
(2) Рама бампера (25 отверстий)
(2) Рама бампера (20 отверстий)
(4) Рама (25 отверстий)
(4) Рама (16 отверстий)
(4) Соединительная пластина 1х2х1х15 отверстий
(1) Соединительная пластина 1x2x1x20 отверстий
(2) Соединительная пластина 1x2x1x25 отверстий
(2) Соединительная пластина 1x5x1x25 отверстий
(2) Пластина 5x5 отверстий
(2) Пластина 5x15 отверстий
(2) Пластина 5x25 отверстий
(2) Крепежный уголок (30 отверстий)
(2) Крепежный уголок (30 инвертированных отверстий)
(2) Крепежный уголок (25 отверстий)
(4) Угловое соединение (прямое)
(4) Угловое соединение (для угла)
(4) Угловое соединение (крестовидное)
(10) Разделитель 1/2 дюйма
(8) Разделитель (1 дюйм)
(4) Разделитель (2 дюйма)
(4) Разделитель (3 дюйма )
(102) Винт 8-32 x 1/4 дюйма
(42) Винт 8-32 x 1/2 дюйма
(28) Винт 8-32 x 3/8 дюйма
(14) Винт 8-32 x 3/4 дюйма
(3) Винт 8-32 x 1 1/2 дюйма
(10) Винт 6-32 x 1/4 дюйма
(10) Винт 6-32 x 1/2 дюйма
(6) Закрепляющий винт 6-32 x 1/4 дюйма
(6) Закрепляющий винт 6-32 x 1/2 дюйма
(172) Гайка 8-32
(28) Гайка 8-32 с нейлоновым держателем
(30) Шайба стальная
(10) Шайба пластиковая
(82) Заклепки для плат
(26) Разделитель для вала (4.6 мм)
(20) Разделитель для вала толстый (8 мм)
(50) Стяжки

Электрические детали:
(1) Батарея для робота 7.2V 3000mAh
(6) Перезаряжаемые батареи ААА типа
(1) Универсальное зарядное устройство для батарей VEX
(1) Зарядное устройство для 8 батарей АА либо ААА типа
(1) Крепление резервной батареи - 1 шт.

Инструменты:
(2) Шестигранный ключ (5/64")
(2) Шестигранный ключ (3/32")
(2) Гаечный ключ VEX

Набор Программирование Add-On Kit

(2) Контроллер мотора 29
(2) Двухпроводной мотор 393
(1) Комплект LED-индикаторов (3+3+2 шт.)
(2) Бампер выключатель
(2) Концевой выключатель
(2) Колесо всенаправленного движения (4 дюйма)
(2) Комплект на базе привода постоянного тока, инкрементного экодера и силового модуля для управления приводом
(2) Потенциометр
(1) Комплект сенсоров трекера линии (3 сенсора)
(1) Ультразвуковой дальномер
(2) Оптический датчик движений вала

Малый набор удлинителей трехпроводных кабелей:
(1) Кабель VEX “Y”
(1) Удлинитель трехпроводного кабеля (6 дюймов)
(1) Удлинитель трехпроводного кабеля (12 дюймов)

Набор Мехатроника Add-On Kit

(1) Контроллер мотора 29
(1) Двухпроводной мотор 393
(2) Бампер выключатель
(2) Концевой выключатель
(16) Реечная передача (19 зубьев)
(4) Колесо 2.75 дюйма
(2) Колесо всенаправленного движения (4 дюйма)
(1) Латексная трубка (30.5 см)
(20) Резиновое кольцо
(2) Шарнир

Большой набор удлинителей трехпроводных кабелей:
(2) Кабель VEX "Y"
(2) Удлинитель трехпроводного кабеля (6 дюймов)
(2) Удлинитель трехпроводного кабеля (12 дюймов)
(1) Удлинитель трехпроводного кабеля (24 дюйма)
(1) Удлинитель трехпроводного кабеля (36 дюймов)
(1) Набор звеньев цепи и усиленных цепных колес
(4) Усиленное цепное колесо (6 зубьев)
(2) Усиленное цепное колесо (12 зубьев)
(2) Усиленное цепное колесо (18 зубьев)
(2) Усиленное цепное колесо (24 зубьев)
(2) Усиленное цепное колесо (30 зубьев)
(140) Усиленное звено цепи
(20) Звено цепи с коннектором

Дополнительный набор усиленных составных частей цепи:
(140) Усиленное звено цепи
(20) Звено цепи с коннектором
(1) Набор прямолинейного движения
(2) Трек скольжения (12 дюймов)
(2) Трек скольжения (17.5 дюймов)
(2) Кронштейн
(4) Внутренний ацетальный скользящий трек
(4) Внешний ацетальный скользящий трек

Набор усиленных шестерней:
(4) Усиленная шестерня (12 зубьев)
(4) Усиленная шестерня (36 зубьев)
(4) Усиленная шестерня (60 зубьев)
(16) Усиленный квадратный коннектор шестерни
(16) Вращающийся коннектор шестерни

Набор дополнительных гусеничных деталей:
(25) Гусеничные соединения
(30) Конвейерные соединения
(10) Короткие конвейерные вставки
(10) Средние конвейерные вставки
(10) Длинные конвейерные вставки
