Базовый робототехнический набор с дистанционным радиоуправлением (R/C) 64320 (аналог Tetrix 44320)

1. Дистанционное радиоуправление (R/C): Главной особенностью набора является фокус на беспроводном ручном управлении. В комплект входит удобный 4-канальный пульт-геймпад и радиоприемник, что позволяет оживить собранные модели сразу после сборки, без необходимости предварительного написания сложного программного кода.

2. Технология быстрого монтажа: Конструкция крепежных элементов поддерживает безвинтовую сборку. С помощью фирменных быстросъемных пластиковых заклепок и штифтов учащиеся могут за считанные минуты монтировать, демонтировать и перестраивать узлы робота, что экономит время в рамках учебного занятия.

3. Промышленные материалы: Несущий каркас роботов собирается из легкого и прочного авиационного алюминия, а соединительные узлы — из цинкового сплава. Высокоточная обработка на станках с ЧПУ (CNC) гарантирует отсутствие люфтов и высокую износостойкость при жестких условиях эксплуатации.

4. Механическое разнообразие и конструирование: Набор позволяет собрать несколько базовых конфигураций мобильных роботов (например, маневренный колесный трак, робот-погрузчик, дистанционно управляемый манипулятор с механическим захватом). Комплект идеально подходит для изучения прикладной механики, кинематики, законов физики и принципов рычажных систем.

5. Идеальный старт в STEM-образовании: Набор ориентирован на развитие базовых инженерных навыков у учащихся. Отсутствие необходимости программирования на начальном этапе позволяет сфокусироваться на конструировании, понимании передаточных отношений шестерен, распределении веса и логике дистанционного взаимодействия с механизмами.

6. Потенциал для модернизации: Набор спроектирован по модульному принципу. В дальнейшем его можно легко модернизировать до программируемой версии (аналог комплекта 64322), добавив плату управления на базе Arduino, Raspberry Pi или контроллер LEGO MINDSTORMS EV3, а также различные датчики.

7. Кросс-платформенная интеграция: При использовании специальных соединительных переходников (приобретаются отдельно) металлические профили набора жестко стыкуются с элементами пластиковых конструкторов (включая серии LEGO), позволяя комбинировать прочность металла и гибкость пластика в одном проекте.

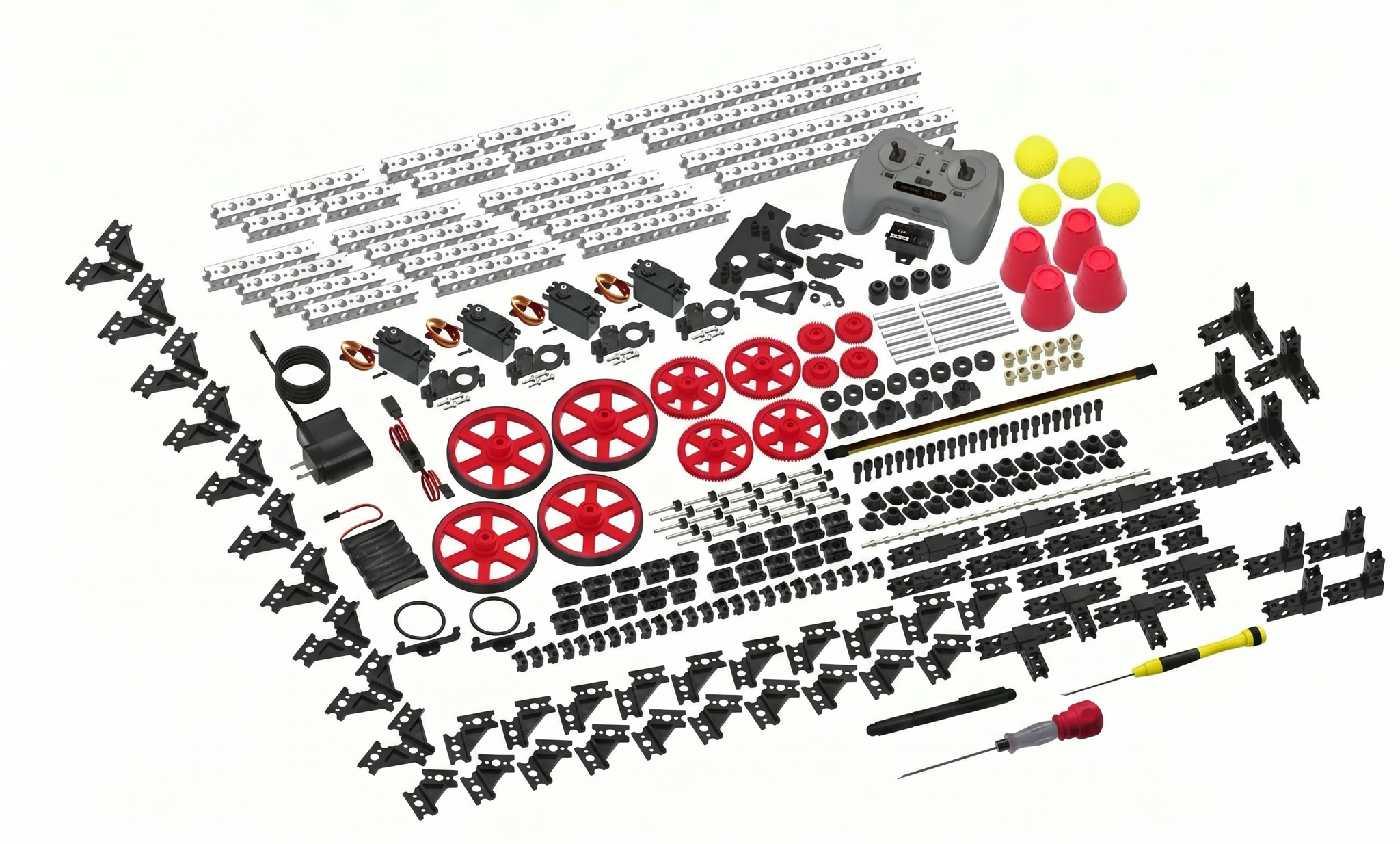

Комплектация набора (Состав комплекта)

Комплект включает более 290 структурных, приводных и крепежных элементов, оптимизированных для быстрой сборки прочных радиоуправляемых моделей.

Структурные элементы (Квадратные балки 16 мм)

• Алюминиевые квадратные балки разной длины (на 4, 5, 6, 7, 8, 13 и 15 системных отверстий) для создания жестких пространственных рам.

Соединители и кронштейны

• Многоугольные металлические коннекторы: угловые 90°, Т-образные, тройные (3-ходовые), торцевые и удлинительные.

• Угловые фиксирующие кронштейны на 60° и 90°, а также Т-образные опорные пластины.

Элементы фиксации и крепеж

• Прямые и крестообразные соединительные блоки.

• Быстросъемные пластиковые заклепки (в сборе с фиксирующими головками) для безвинтового соединения балок.

• Гайки-барашки и винты с накаткой для ручной фиксации силовых узлов.

• Стопорные кольца с внутренним D-профилем для жесткой фиксации осей.

Трансмиссия, ходовая часть и исполнительные механизмы

• Колеса диаметром 90 мм с металлическими дисками и резиновыми шинами с глубоким протектором — 4 шт.

• Цилиндрические шестерни из цинкового сплава на 40 зубьев и 80 зубьев (с D-образным посадочным отверстием).

• Приводные стальные валы (оси) круглого сечения с D-спилом (длина 40 мм и 80 мм).

• Антифрикционные медные втулки (под валы 6/8 мм).

• Механический узел захвата (клешня) из цинкового сплава для манипуляций с объектами.

Электроника и радиоуправление

• Пульт дистанционного управления (4-канальный, беспроводной, эргономичная форма геймпада).

• Приемник радиосигнала 4-канальный (устанавливается на борт робота).

• Сервоприводы стандартные (пропорциональное управление для рулевых механизмов и захвата).

• Сервоприводы постоянного вращения (для обеспечения плавного и мощного движения ходовой платформы).

• Комплект специализированных монтажных кронштейнов и ступиц для надежного крепления сервоприводов к балкам.

Питание

• Никель-металлогидридный (Ni-MH) силовой аккумулятор (6V).

• Зарядное устройство от бытовой сети, адаптированное под Ni-MH батареи.

• Бортовой выключатель питания с кабелем подключения.

• Металлические ложементы (держатели) для фиксации батареи на раме робота.

Инструменты, аксессуары и система хранения

• Комплект монтажного инструмента (отвертки со сменными насадками, шестигранные ключи).

• Игровые элементы для соревнований и тестов: тренировочные мячи для гольфа и пластиковые мишени-стаканчики.

• Прочный пластиковый бокс для хранения с внутренним секционным лотком-органайзером для мелких деталей.

Конструктивные особенности компонентов

1. Несущие балки 16 мм: Изготовлены из сплава 6061 (авиационный алюминий). Профиль имеет квадратное сечение со стороной 16 мм. Отверстия расположены со строгим системным шагом 8 мм. Большие сквозные отверстия (8.1 мм) служат для прохода осей и втулок, малые (3.8 мм) — для крепежа. Поверхность защищена слоем цветного анодирования. Кромки закруглены для безопасной работы детей. Балки можно укорачивать под индивидуальные задачи с помощью слесарного инструмента.

2. Литые узлы из цинкового сплава: Все соединительные кронштейны, шестерни, диски колес и корпуса захватов производятся методом промышленного литья под давлением из плотного цинкового сплава. После литья детали проходят галтовку для устранения заусенцев и покрываются износостойким электрофоретическим слоем. Это предотвращает истирание металла при многократной пересборке.

3. Безопасная посадка на D-вал: Элементы трансмиссии (шестерни, колесные ступицы, переходники приводов) используют сопряжение типа «D-shaft». Профиль вала со специальным срезом исключает проскальзывание деталей по оси даже при резком реверсе робота под значительной нагрузкой.

4. Помехоустойчивое управление: 4-канальная беспроводная система R/C работает на частоте, защищенной от перекрестных помех. Это позволяет одновременно запускать несколько роботов в одном помещении или учебном классе для проведения соревнований и командных игр.
