Образовательный модуль для углубленного изучения механики, мехатроники, систем автоматизированного управления и подготовки к участию в соревнованиях WS

Данное предложение не является публичной офертой и носит рекомендательный характер с целью подбора оптимальной комплектации оборудования для организации инженерных лабораторий в учебных заведениях. Комплектация оборудования может изменяться в соответствие с запросом Заказчика. Стоимость и состав предложения могут изменяться в соответствие с предложением Поставщика. Срок и условия поставки определяются индивидуально в зависимости от комплектации и количества запрашиваемого оборудования.

1. Программируемый контроллер

Рекомендуемое количество: 2 шт.

Программируемый контроллер предназначен для разработки встраиваемых систем управления, работы с периферийными устройствами и интерфейсами. Конфигурирование работы устройства осуществляется с помощью графической среды разработки приложений ПО LabVIEW. Частота процессора 400 МГц, Тип ОЗУ DRAM - Объем ОЗУ 256 Мб, Тип ПЗУ Flash - Объем ПЗУ 256 Мб. Программируемый контроллер обладает встроенной ПЛИС, работа которой доступна для конфигурирования пользователем.

Основные технические характеристики:

• Цифровые линии ввода/вывода сигналов - 40 шт;
• ШИМ цифровые линии - 8 шт;
• Каналы входных аналоговых сигналов - 8 шт;
• Каналы выходных аналоговых сигналов - 4 шт;
• Встроенный трехосевой акселерометр;
• Интерфейсы: аудио вход/выход, интерфейс USB (настраиваемый пользователем), вход для подключения квадратурного энкодера, UART-интерфейса, I2C-интерфейс, SPI-интерфейс.

2. Ресурсный набор к программируемому контроллеру

Рекомендуемое количество: 2 шт.

Ресурсный набор к программируемому контроллеру содержит макетную плату, адаптер высокого тока, адаптер для подключения приводов, набор элементов и деталей "Стартовый", набор элементов и деталей "Мехатроника", набор элементов и деталей "Встраиваемые системы".

В состав набора элементов и деталей "Стартовый" входят: конденсатор - 3 шт; семисегментный дисплей; механический энкодер; фотопрерыватель (датчик света со светодиодами); светодиод - 3 шт; двигатель постоянного тока; микрофон с аудио разъемом; зуммер; резистор давления; NTC-термистор; фотоэлемент; аксессуар для MXP макетирования; датчик магнитного поля (Датчик Холла) - 2 шт; потенциометр; реле; пьезоэлектрический датчик силы.

В состав набора элементов и деталей "Мехатроника" входят: редукторный двигатель (12В); ультразвуковой дальномер измерения; компас цифровой; серводвигатель; серводвигатель с непрерывным вращением; 3-х осевые акселерометр и гироскоп; адаптер привода совместимый с серво- и редукторными приводами;  инфракрасный датчик расстояния; датчик освещенности (SPI).

В состав набора элементов и деталей "Встраиваемые системы" входят: клавиатура цифровая; цифровой датчик температуры (I2C); символьный LCD-дисплей, цифровой потенциометр (SPI); Bluetooth интерфейс (UART); EEPROM (ППЗУ, SPI); LED-матрица.

3. Комплект учебно-методических материалов для работы с контроллером

Рекомендуемое количество: 2 шт.

Комплект учебно-методических материалов содержит руководство по программированию контроллера, справочную информацию о принципах функционирования устройств ввода/вывода сигналов, программирования ПЛИС. Методические материалсодержат примеры программ в среде программирования LabVIEW, примеры проектов и заданий. Материалы предоставляются на цифровом носителе.

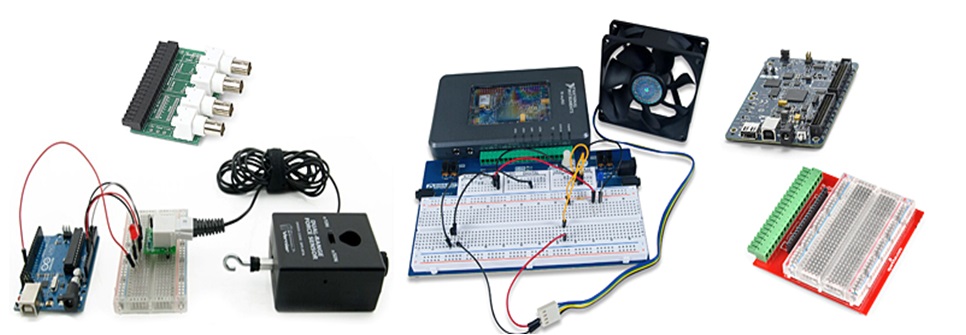

4. Универсальный комплект для организации командных и индивидуальных инженерных соревнований

Рекомендуемое количество: 2 шт.

Комплект позволяет ученикам создавать разнообразные инженерные проекты на базе имеющегося в школе оборудования (типового, робототехнических конструкторов и наборов электроники) и датчиков. Комплект совместим с программируемым контроллером под управлением ПО LabVIEW.

Состав комплекта: контроллер Arduino, адаптер для подключения датчиков к программируемому контроллеру под управлением ПО LabVIEW, адаптер для макетной платы (аналоговый), адаптер для макетной платы (цифровой), адаптер для подключения датчиков к Arduino-контроллеру, измерительный усилитель, кабель макетной платы (аналоговый), кабель макетной платы (цифровой), кабель интерфейсный, усилитель мощности, цифровой модуль управления, cистема сбора данных.

5. Ресурсный набор Тип 1 для знакомства с основами программирования робота и осуществления сбора данных и выполнения инженерных проектов с обратной связью

Рекомендуемое количество: 2 шт.

Ресурсный набор к универсальному комплекту для организации командных и индивидуальных инженерных соревнований позволяет выполнять простые измерения и создавать автоматизированные установки с датчиками на базе роботехнических наборов.

Состав набора:

• Адаптер для подключения датчиков к программируемому (интеллектуальному) блоку робота – 5 шт.
  Напряжение питания датчика: 5 В; диапазон выходного сигнала датчика (минимум): 0 В; диапазон выходного сигнала датчика (максимум): 5 В.
• Датчик рН – 1 шт.
  Диапазон измерений (минимум): 0 ед.; диапазон измерений (максимум): 14 ед.; температурный диапазон (минимум): 5 °C; температурный диапазон (максимум): 80 °C; система сравнения типа Ag/AgCl; время срабатывания (требующееся для изменения показаний на 90 %): 1 с.
• Датчик магнитного поля – 1 шт.
  Диапазон измерений индукции магнитного поля 1 (минимум): -6,4 мТл; диапазон измерений индукции магнитного поля 1 (максимум): 6,4 мТл; диапазон измерений индукции магнитного поля 2 (минимум): 0,32 мТл; диапазон измерений индукции магнитного поля 2 (максимум): 0,32 мТл.
• Датчик электрической проводимости – 1 шт.
  Диапазон измерений 1 (минимум): 0 мкСм/см; диапазон измерений 1 (максимум): 200 мкСм/см; диапазон измерений 2 (минимум): 0 мкСм/см; диапазон измерений 2 (максимум): 2000 мкСм/см; диапазон измерений 3 (минимум): 0 мкСм/см; диапазон измерений 3 (максимум): 20000 мкСм/см; температурный диапазон (минимум): 0 °C; температурный диапазон (максимум): 80 °C; температурная компенсация.
• Датчик силы – 1 шт.
  Диапазон измерений 1 (минимум): -10 Н; диапазон измерений 1 (максимум): 10 Н; диапазон измерений 2 (минимум): -50 Н; диапазон измерений 2 (максимум): 50 Н; разрешающая способность диапазона измерений 1: 0,01 Н; разрешающая способность диапазона измерений 2: 0,05 Н.
• Датчик силы (ручной динамометр) – 1 шт.
  Диапазон измерений (минимум): 0 Н; диапазон измерений (максимум): 600 Н; разрешающая способность: 0,22 Н; максимальное значение силы, которую может выдержать датчик без саморазрушения: 850 Н.
• Датчик давления газа – 1 шт.
  Диапазон измерений (минимум): 0 кПа; диапазон измерений (максимум): 210 кПа; точность при заводской калибровке: ±4 %; максимальное значение давления, которое может выдержать датчик без саморазрушения: 405 кПа. Время срабатывания (требующееся для изменения показаний на 90 %): 10 мс.
• Датчик влажности почвы – 1 шт.
  Диапазон измерений (минимум): 0 об.%; диапазон измерений (максимум): 100 об.%; погрешность измерений: 4 об.%; практический диапазон измерений влажности почв (минимум): 0 об.%; практический диапазон измерений влажности почв (максимум): 45 об.%; минимальная рабочая температура: -40 °C; максимальная рабочая температура: 60 °C; максимальная разрешающая способность: 0,05 %; минимальная разрешающая способность: 0,1 %.
• Датчик УФ-излучения спектра B – 1 шт.
  Диапазон спектральной чувствительности мин.: 265 нм; диапазон спектральной чувствительности (макс.): 322 нм; максимальная разрешающая способность: 0,13 мВт/м2; минимальная разрешающая способность: 0,25 мВт/м2.
• Датчик напряжения дифференциального типа – 1 шт.
  Диапазон измерений (минимум): 6 В; диапазон измерений (максимум): 6 В; максимальное напряжение на любом входе: ± 10 В; максимальная разрешающая способность: 1,6 мВ; минимальная разрешающая способность: 3,1 мВ; линейность: 0,01 %; входное сопротивление (на землю): 10 МОм.

6. Ресурсный набор Тип 2 для создания роботов с бортовой измерительной станцией:

Рекомендуемое количество: 2 шт.

Состав набора:

• Устройство измерения и обработки данных – 1 шт.
  Скорость сбора данных: 100 кГц; частота процессора: 800 МГц; объем памяти (встроенной): 200 Мб; диагональ экрана: 13,1 см; разрешение экрана: 800*480 пикс.; входные каналы для сбора данных: цифровые (разъем для цифрового датчика): 2 шт.; аналоговые (разъем для аналогового датчика): 3 шт; интерфейсы: аудио вход/аудио выход, SD/ММС, USB-А, USB mini-B; Wi-Fi 802.11 B/G/N; встроенные датчики: температуры воздуха, звука, света, GPS, 3-координатный акселерометр; разрешение: 12 бит; комплект поставки: адаптер переменного тока; литиево-ионный аккумулятор (3,7В) (в устройстве), стилус со шнуроком для крепления, кабель USB. Беспроводной датчик температуры – 1 шт.
  Диапазон измерений (минимум): -40 °C; диапазон измерений (максимум): 125 °C; рабочий диапазон температуры окружающей среды (минимум): -10 °C; рабочий диапазон температуры окружающей среды (максимум): 45 °C; стандарт передачи данных Bluetooth; передача данных по интерфейсу USB; разрешающая способность: 0,01 °C.
• Беспроводной датчик рН – 1 шт.
  Диапазон измерений (минимум): 0 ед.; диапазон измерений (максимум): 14 ед.; стандарт передачи данных Bluetooth; передача данных по интерфейсу USB.
• Беспроводной мультидатчик света и цвета – 1 шт.
  Наличие: RGB датчик; диапазон измерений освещенности (минимум): 0 лк; диапазон измерений освещенности (максимум): 150000 лк; диапазон спектральной чувствительности УФ спектра А (мин.): 355 нм; диапазон спектральной чувствительности УФ спектра А (макс.): 375 нм; диапазон спектральной чувствительности УФ спектра В (мин.): 320 нм; диапазон спектральной чувствительности УФ спектра В (макс.): 340 нм: три цвета датчика RGB: красный, зеленый, синий; стандарт передачи данных Bluetooth; передача данных по интерфейсу USB.
• Беспроводной мультидатчик силы и ускорения – 1 шт.
  Диапазон измерений силы (минимум): -50 Н; диапазон измерений силы (максимум): 50 Н; диапазон измерений ускорения для каждой из трех осей (минимум): -16 g; диапазон измерений ускорения для каждой из трех осей (максимум): 16 g; скорость вращения гироскопа для каждой из трех осей: 2000 град./с; стандарт передачи данных Bluetooth; передача данных по интерфейсу USB.
• Беспроводной датчик электрической проводимости – 1 шт.
  Диапазон измерений (минимум): 0 мкСм/см; диапазон измерений (максимум): 20000 мкСм/см; температурный диапазон (минимум): 0 °C; температурный диапазон (максимум): 80 °C; наличие температурной компенсации; стандарт передачи данных Bluetooth; передача данных по интерфейсу USB.
• Беспроводной датчик содержания кислорода – 1 шт.
  Диапазон измерения концентрации кислорода (минимум): 0 %; диапазон измерения концентрации кислорода (максимум): 100 %; разрешающая способность: 0,01 %; стандарт передачи данных Bluetooth; передача данных по интерфейсу USB.
• Беспроводной датчик содержания углекислого газа – 1 шт.
  Диапазон измерения (минимум): 0 ppm; диапазон измерения (максимум): 100000 ppm; разрешающая способность: 1 ppm; стандарт передачи данных Bluetooth; передача данных по интерфейсу USB.
• Датчик температуры (инфракрасный термометр) – 1 шт.
  Диапазон измерений (минимум): -20 °C; диапазон измерений (максимум): 400 °C; диапазон рабочей температуры (минимум): 0 °C; диапазон рабочей температуры (максимум): 50 °C; разрешающая способность дисплея: 1 °C; погрешность измерений: ±2 %; время срабатывания: 1 с; ресурс батареи: 100 ч; наличие лазерного целеуказателя и дисплея для визуализации экспериментальных данных.

7. Комплект учебно-методических материалов для организации командных и индивидуальных инженерных соревнований

Рекомендуемое количество: 2 шт.

Комплект учебно-методических материалов представляет собой практический курс по программированию в среде графического программирования; содержит описание учебных инженерных проектов, выполненных в среде графического программирования с применением датчиков и робототехнических наборов.
